AQUATHERM RED auf einen Blick
Vorteile auf einen Blick

Warum auf AQUATHERM RED setzen?

Hohe Korrosionsbeständigkeit
Kurze Verarbeitungszeit
Leichter als metallische Werkstoffe
Nicht sichtbarer Brandschutz
Dichtelemente werden nicht benötigt
Hohe Schlagzähigkeit
Verarbeitung auch bei Temperaturen unter 0 °C
Produktinformation

Was kann AQUATHERM RED?

aquatherm red ist das erste Kunststoff-Sprinklerrohrleitungssystem, das von der VDS Schadenverhütung GmbH, Europas größtem Institut für Unternehmenssicherheit, zertifiziert wurde. Der eingesetzte Werkstoff fusiolen PP-R FS wurde für die besonderen Anforderungen von Sprinklersystemen entwickelt. aquatherm red bietet durch seine schwerentflammbaren Eigenschaften und seine Korrosionsbeständigkeit eine hohe Sicherheit, spart dadurch Ressourcen und schont die Umwelt. Die Verschweißung von Rohr und Fitting sorgt darüber hinaus für eine dichte Verbindung.

Anwendungsbereiche

Anwendungsbereiche von AQUATHERM RED

Brandschutz und Sprinklersysteme
Die Technik im Detail

Was sollten Sie über AQUATHERM RED wissen?

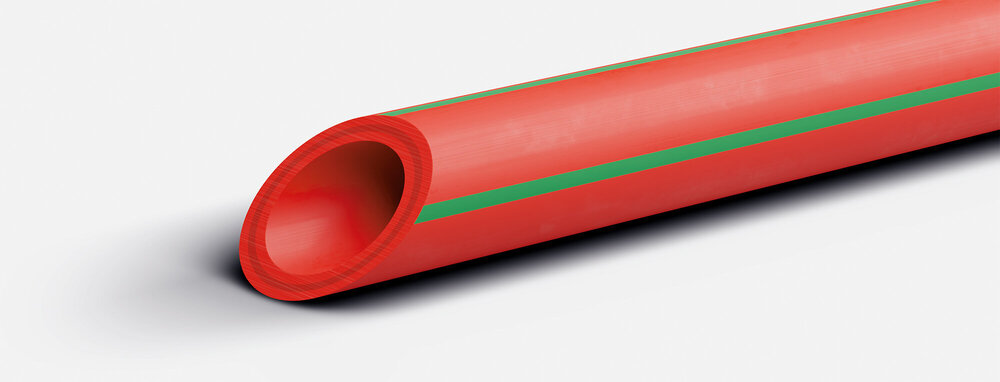

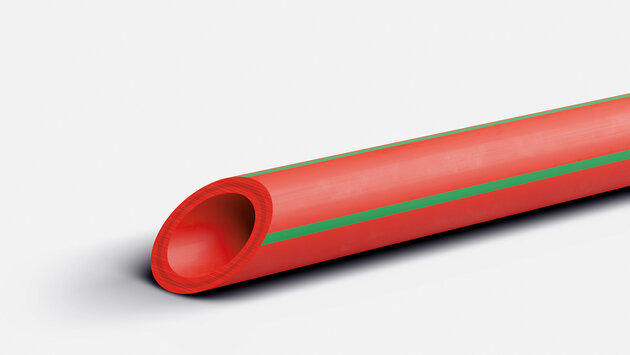

Die gesamte Verrohrung mit den aquatherm red Rohrleitungen, von der Hauptleitung bis zum Sprinkler/Wandhydranten, wird durch die verfügbaren Durchmesser: 25, 32, 40, 50, 63, 75, 90, 110 und 125 mm (DN15 – 90) abgedeckt.

Der SDR (Standard Dimention Ratio) ist eine Kennzahl zur Angabe der Druckbeständigkeit. Um eine gewisse Druckbeständigkeit zu gewährleisten ist, je nach Materialart, eine bestimmte maximale SDR-Zahl notwendig. Es gilt: Je größer die Wandstärke, desto kleiner die SDR-Zahl und desto druckbeständiger das Kunststoffrohr. Die Einheit gibt das Verhältnis zwischen Außendurchmesser und Wanddicke eines Rohres an.

aquatherm red ist in der SDR-Größe 7,4 erhältlich.

aquatherm red besteht aus fusiolen PP-R FS. Aufgrund seiner schwerentflammbaren Eigenschaften und seiner Korrosionsbeständigkeit bietet das Kunststoffrohr eine hohe Sicherheit. aquatherm red ist für die direkte Verlegung in Beton geeignet. Zum Vergleich: Bei der Verwendung metallener Sprinklersysteme tritt Korrosion auf, sobald das Metall und der feuchte Beton aufeinandertreffen. Verhindern lässt sich die Korrosion nur mithilfe eines speziellen Schutzes, durch den die Verlegung metallener Rohrsysteme in Beton aufwändig und teuer wird. Das Rohrleitungssystem eignet sich nicht nur für Sprinkleranlagen als Nasssystem (in Beton oder F30 Deckenbereich), sondern auch für die Niederdruck-Feinsprühtechnik.

Verarbeitung

Wie kann AQUATHERM RED verarbeitet werden?

Durch die Fusion von Rohr und Fitting verschmilzt der Kunststoff zu einer homogenen, stoffschlüssigen Einheit. Rohr und Fitting werden mit Hilfe hierfür vorgesehener Werkzeuge kurz angewärmt und anschließend einfach zusammengefügt; fertig!

Doppelte Materialstärke an der Verbindungsstelle – das bedeutet doppelte Sicherheit an dem sonst kritischen Punkt eines Rohrleitungssystems. Mit der Fusionstechnik von aquatherm schaffen Sie schnell eine dauerhaft dichte Verbindung!

Mehr erfahren

Häufige Fragen

Fragen, die sich Kunden häufig zu AQUATHERM RED stellen

Sie können aquatherm red ausschließlich für Sprinklersysteme einsetzen. Für die Anwendung im Trinkwasserbereich ist aquatherm red nicht geeignet oder zugelassen.

Das aquatherm PP-R FS Sprinklerrohrleitungssystem erfüllen die Anforderungen der Baustoffklasse B 1 DIN 4102-1/ B-s1,d0 DIN EN 13501 (schwer entflammbar). Verglichen mit Naturstoffen wie Holz, Kork oder Wolle weisen Sie keine erhöhte Brandgastoxizität auf. So entsteht bei der Verbrennung auch kein Dioxin.

Ihr aquatherm Ansprechpartner steht Ihnen für weitere Informationen oder konkrete Projektanfragen gerne zur Verfügung.

Zum Kontakt

Für aquatherm red Rohrleitungen eignen sich alle Brandschutzsysteme, die eine entsprechende Zulassung nachweisen können.

Folgende Firmen bieten geeignete Brandschutzlösungen an:

Brandschutzrohrschale
Conlit 150 U:
DEUTSCHE ROCKWOOL
GmbH & Co. KG
Rockwool Straße 37-41
45966 Gladbeck
Tel: +49 2043 408 0
www.rockwool.de

Brandschutzmanschette
AWM II:
Flamro Brandschutz
Vertriebs GmbH
Am Sportplatz 2
56291 Leiningen
Tel. +49 6746 9410-0
Mail: info(at)flamro.com
www.flamro.de

Hilti Deutschland AG
Hiltistrasse 2 · 86916 Kaufering
Tel: +49 800 888 · www.hilti.de

Bei freiliegender Installation gemäß LPCB-Richtlinien nur zugelassene schnellauslösende Sprinkler verwenden.
  • Kunststoffrohre und -fittings sind ausschließlich für die Installation von Nass-Systemen zugelassen.
  • Besondere Sorgfalt ist auf die Verbindungstechnik zu legen; hierzu ist den Verarbeitungsanweisungen, insbesondere im Hinblick auf die
    einzuhaltende Abkühlzeit, unbedingt Folge zu leisten, bevor das System unter Wasserdruck gesetzt wird.
  • Kunststoffrohre und -fittings dürfen nicht im Freien eingesetzt werden.
  • Nicht als Trinkwasserleitung verwenden.
VdS-Anforderungen/Bedingungen:
  • Nur hängende Sprinkleranordnung.
  • Nur als Strang- und Verteilleitung zu installieren.
  •  Installation zwischen Betondecke und abgehängter Decke (min. F30) bis DN50, es sind keine Brandlasten in der Zwischendecke zulässig.
  • Rohrleitung eingegossen in Beton bis DN90.
  • Nur durch geschultes und VdS-anerkanntes Fachpersonal zu installieren.
  • Nur VdS-zugelassene Sprinklerköpfe verwenden.
  • Nur VdS-zugelassene Rohrschellen/Rohrschlaufen verwenden.
  • Planung und Einbau gemäß VdS CEA 4001 Richtlinie für Sprinkleranlagen.
  • Bei längeren waagerechten Rohrstrecken ist alle 40 m ein Dehnungsausgleich zu setzen.
  • Zulassung als Nasssystem im Zwischendeckenbereich (min. F30) für die Abmessungen 25 mm bis 75 mm (DN15–DN50). Zulässiger Druck 12,5
  • Zulassung als Nasssystem in Beton für die Abmessungen 25 mm bis125 mm (DN15–DN90). Zulässiger Druck 18 bar. Betriebsparameter:
    Max. Betriebstemperatur: 10–49°
    Max. Betriebsdruck: 12,5 bar
    (für die Verlegung in Beton 18 bar)
  • Rechnerische Lebensdauer der Rohrleitungsteile unter diesen Bedingungen: 100 Jahre (nach DIN 8077/78/DIN EN ISO 15874).
  • Anwendbar für den Schutz geringer Risiken (LH, OH bis OH3 und OH4 eingeschränkt auf Ausstellungshallen, Kino, Theater, Konzerthallen).

aquatherm red Rohre können bei jeder Außentemperatur gelagert
werden. Der Lagerplatz ist generell so auszuwählen, dass die Rohre immer mit der ganzen Länge aufliegen. Das Durchbiegen der Rohre ist bei der Lagerung sowie bei dem Transport zu vermeiden. Bei Minustemperaturen besteht die Möglichkeit, dass die Rohre durch starke Schläge beschädigt werden. Daher ist das Material bei tiefen Temperaturen vorsichtig zu behandeln.
Obwohl aquatherm red Rohre extrem widerstandsfähig sind, wird empfohlen, das Material immer mit Sorgfalt zu behandeln.

Rohrleitungen aus fusiolen® PP-R FS werden im eingebauten Zustand normalerweise nicht der Wirkung von UV-Strahlen ausgesetzt. aquatherm red Rohre und Formteile sind zur Überbrückung der Transport- und Montagezeit UV-geschützt verpackt. UV-Strahlen haben einen Einfluss auf alle hochpolymeren
Kunststoffe. Es ist daher von einer ungeschützten dauernden Lagerung im Freien abzusehen. Die maximal zulässige Lagerzeit im Freien beträgt 6 Monate.
