Fakten
Projekt

Gippsland Recreation und Aquatic Centre (GRAC)

Fertigstellung

2021

Ort

Traralgon, Australien

Herausforderung

Für das neue Wassersportzentrum wurde ein Rohrleitungssystem gesucht, das sich nicht nur für die Geothermie eignet, sondern auch korrosionsbeständig, langlebig und flexibel ist und über gute Isolationseigenschaften verfügt.

Lösung

Aufgrund der besonderen Materialeigenschaften wurde aquatherm green in den Dimensionen 110 mm und 250 mm ausgewählt und mit technischer Unterstützung von aquatherm montiert.

Anwendungsbereiche

Geothermie

Produkt

aquatherm green

Informationen

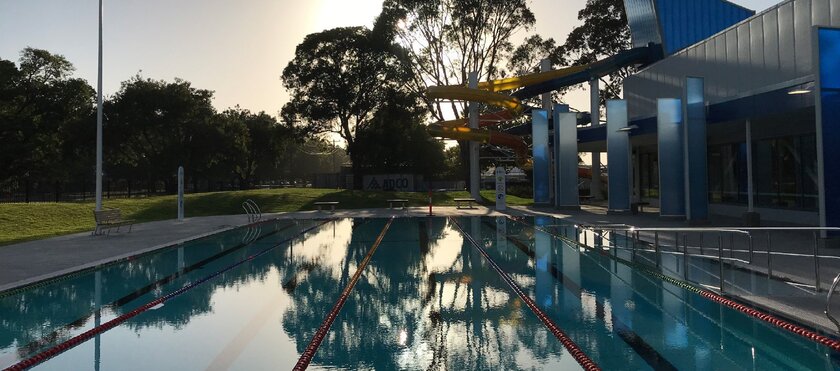

Wassersportzentrum wird mit Geothermie beheizt – aquatherm green kam zum Einsatz – 57 Millionen Dollar investierte die Latrobe Valley Authority in das Wassersportzentrum Gippsland Recreation und Aquatic Centre (GRAC) in Traralgon im Bundesstaat Victoria, Australien. Das Zentrum enthält eine Reihe von Einrichtungen für den Wettkampfschwimmsport, die Freizeit, die Nutzung durch die Gemeinde und große regionale Veranstaltungen, einschließlich eines 50-Meter-Hallenbades mit acht Bahnen und 500 Zuschauerplätzen. Außerdem umfasst es unter anderem einen Indoor-Wasserspielbereich, Warmwasser-Therapiebecken mit Whirlpool, ein 25-Meter-Außenbecken und ein Wellness-Zentrum.

Als erste öffentliche Freizeitanlage in Victoria werden die Schwimmbäder und alle GRAC-Gebäude von einer geothermischen Heizungsanlage erwärmt. Diese nutzt das Grundwasser der Region, das ausreichend Wärme mit geothermischen Gradienten von bis zu 7,3 °C/100 m besitzt und damit ideal für den Einsatz von Erdwärme ist. Die umweltfreundliche und nachhaltige Geothermie ist ein zentraler Baustein des Projektes und soll dazu beitragen, den ökologischen Fußabdruck zu verringern und jedes Jahr erhebliche Energiekosteneinsparungen zu erzielen.

Um den Grundwasserspeicher unterhalb von Traralgon zu erreichen, wurde einen Geothermiebohrung in einer Tiefe von 636 m und 642 m veranlasst. Die Wassertemperatur in dieser Tiefe beträgt etwa 65 bis 68 °C. Die Bohrlöcher haben einen Innendurchmesser von 200 mm. Im Bohrloch wurde eine Tauchpumpe installiert, um das heiße Grundwasser zu fördern und den Plattenwärmetauscher im GRAC-Haustechnikraum zuzuleiten. Dort sorgt das Heizwassersystem mit Niedertemperaturkreislauf dafür, dass die Energie aus dem Grundwasser an die verschiedenen Lüftungsanlagen und die Schwimmbäder verteilt wird. Das im Anschluss an diesen Prozess auf etwa 40 °C abgekühlte Wasser wird über den 450 m entfernten Sickerbrunnen durch Sand in eine Tiefe von 562 bis 610 m zurückgeleitet.

Die Wassertemperaturen von 68 °C in oben genannter Tiefe übertrafen die Erwartungen der Projektbeteiligten: So liefert das geothermische Grundwasser 11,098 l/Sek. und rund 2,8 MW Erdwärmeleistung pro Jahr als kostengünstige und nahezu CO²-neutrale Energie für die Schwimmbäder und die Gebäude der gesamten GRAC-­Anlage.

Eine Herausforderung des Projekts war es, ein geeignetes Rohrleitungssystem zu finden, welches das geothermische Heizwasser mit Vor- und Rücklauf über erdverlegte Rohrleitungen transportiert. Dementsprechend ist es wichtig, dass das Rohrmaterial für die Erdwärmebeheizung geeignet ist, d.h. es muss die Förderung von 68°C warmen Wasser in Verbindung mit einem Wasserdruck von max. 10 bar bei einer berechneten Lebensdauer von 50 Jahren standhalten können. Zudem sollte es über diesen Zeitraum korrosions- und chemischbeständig gegenüber den verschiedenen Mineralien im Bohrwasser sein. Hinzukommt, dass das System eine gute Isolationseigenschaft und damit eine niedrige Wärmeleitfähigkeit vorweisen muss und flexibel sein sollte.

Korrosionsbeständig, langlebig und flexibel

Aufgrund der besonderen Materialeigenschaften wurde für dieses Projekt aquatherm green ausgewählt. Das Rohrleitungssystem aus dem Hause aquatherm besteht aus dem korrosionsbeständigen und recyclebaren Material Polypropylen, das sich durch seine Langlebigkeit auszeichnet. Die sehr gute chemische Beständigkeit, die geringe Rohrrauigkeit und die hohe Schlagzähigkeit sind wichtige Eigenschaften, die für dieses Rohr sprechen. Dank der geringen Wärmeleitfähigkeit von 0,15 W/mK gegenüber 384 W/mK für Kupfer oder 50 W/mK für Stahl war eine Dämmung des erdverlegten aquatherm green hier nicht erforderlich.

aquatherm stellt seinen eigenen faserverstärkten Polypropylen-Verbundstoff her. Die dreischichtigen Rohre werden mit einer faserverstärkten Mittelschicht extrudiert, die das Rohr stabilisiert und die Ausdehnung und Kontraktion minimiert. Der lineare Ausdehnungskoeffizient liegt bei ­
α = 0,035 mm/mK. Da die thermischen Ausdehnungskräfte von aquatherm green sehr viel geringer sind als bei Metallrohren, waren für die erdverlegten Rohrleitungen keine Ankerpunkte oder Ausdehnungskissen erforderlich. Zudem ist aquatherm green leichter als metallene Werkstoffe. Dies kann z.B. die Anmietung eines Krans zum Transport der Rohre ersparen. Ebenfalls erleichtert die einfache Verarbeitung der Rohre durch Muffen- oder Stumpfschweißen die Installation und spart viel Zeit.

Im Rahmen des GRAC-Projektes wurden insgesamt 192 m aquatherm green in der Dimension 110 mm und 197,2 m in der Dimension 250 mm eingesetzt. Für die Rückleitung von der GRAC-Geländegrenze zum Sickerbrunnen wurden insgesamt 545,2 m des Rohrleitungssystems, ebenfalls in der Dimension 250 mm, verlegt. Alle Rohre und Formstücke sind „Made in Germany“ und wurden von der aquatherm Produktionsstätte in Deutschland in Seefrachtcontainern direkt nach Australien geliefert. Für die Installation gab es eine kostenlose Schulung vor Ort, Baustellenunterstützung und benötigte Werkzeuge wurden von aquatherm Technikern zur Verfügung gestellt.
