Bad-Ausstellung erhält effizientes und reaktionsschnelles Heiz-/Kühlsystem von aquatherm – Die Planung und Umsetzung eines neuen Badezimmers ist ein spannendes Projekt. Hierbei wollen die 260 Elements-Ausstellungen in ganz Deutschland helfen.
Kunden haben die Möglichkeit, sich nicht nur die neuesten Badezimmer-Trends anzusehen, sondern ebenso anzufassen und zu testen. Nun ist eine weitere Ausstellung in Lennestadt in Südwestfalen hinzugekommen, bei der im Bereich Beheizung und Kühlung besondere Herausforderungen gelöst werden mussten.

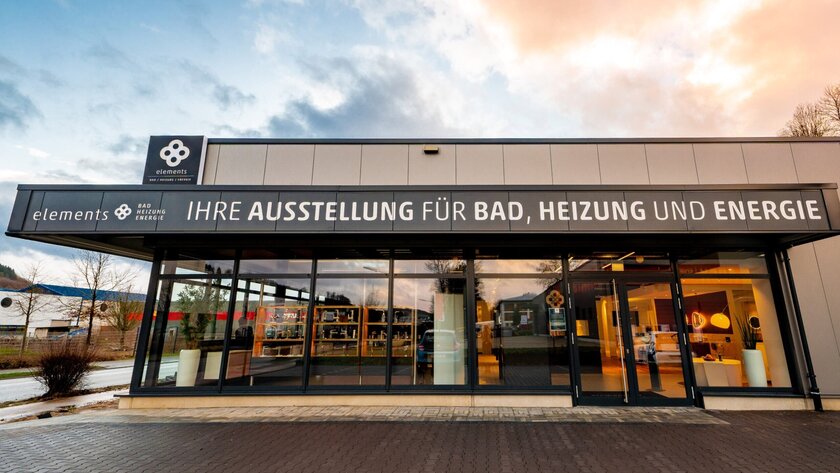

Die Schedler KG als mittelständischer Fachgroßhandel für Haustechnik ist mit ihrer mittlerweile fünften Elements-Ausstellung in einen einstöckigen Neubau mit einer Grundfläche von 500 Quadratmetern in den Abmessungen 20 x 25 m eingezogen. Auf rund 450 Quadratmetern Ausstellungsfläche können die Kunden in Badkojen unterschiedliche Gestaltungsideen für ihr Wunsch-Bad entdecken. Diese Kojen, die über eine eigene Decke verfügen und eine Höhe von 2,90 m aufweisen, haben großen Einfluss auf die Architektur des Gebäudes. „Diese sollte eine größtmögliche Flexibilität in jeglicher Grundrissvariante, auch im Hinblick auf zukünftigen Umgestaltungsbedarf, bieten“, erklärt David Heinemann, persönlich haftender Gesellschafter der Schedler KG. Davon betroffen war auch die Raumklimatisierung.
„Die besondere Herausforderung bei der Planung der Beheizung und Kühlung war es sicherzustellen, dass die Raumanordnung jederzeit unabhängig vom Heiz-/Kühl-System verändert werden kann“, so David Heinemann. „Außerdem sollte das eingesetzte Heiz/Kühl-System ganzjährig gleichmäßige Temperaturverhältnisse und Behaglichkeit ohne Zugerscheinung bei einfachster Regelbarkeit und Bedienung schaffen. Selbstverständlich standen bei den Planungen auch die niedrigen Betriebskosten im Fokus.“
MONTAGE AUF ABGEHÄNGTE STAHLRAHMEN
Um diesen Anforderungen gerecht zu werden entschied man sich für das Flächenheiz- und Kühlsystem aquatherm black. Die schwarzen Register aus korrosionsbeständigem Polypropylen geben die Wärme des durch sie fließenden Wassers mittels Strahlung ab. Zugluft oder Staubaufwirbelungen sind durch diesen Prozess ausgeschlossen und die thermische Behaglichkeit im Raum nimmt zu. Das System arbeitet außerdem mit niedrigeren Vorlauftemperaturen als konventionelle Heiz- bzw. höheren Vorlauftemperaturen als andere Kühlsysteme und ermöglicht in Verbindung mit seiner schnellen Reaktionsfähigkeit einen besonders effizienten und energiesparenden Betrieb unter wechselnden Bedingungen. Im Fall der Schedler KG wurde das System optimal auf eine hocheffiziente Sole/Wasser-Wärmepumpe für die Beheizung und auf Erdwärmesonden für die passive Kühlung ausgelegt.

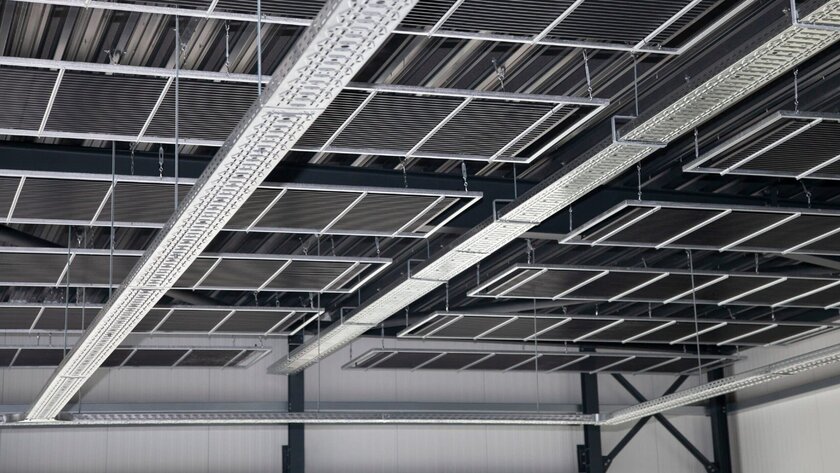

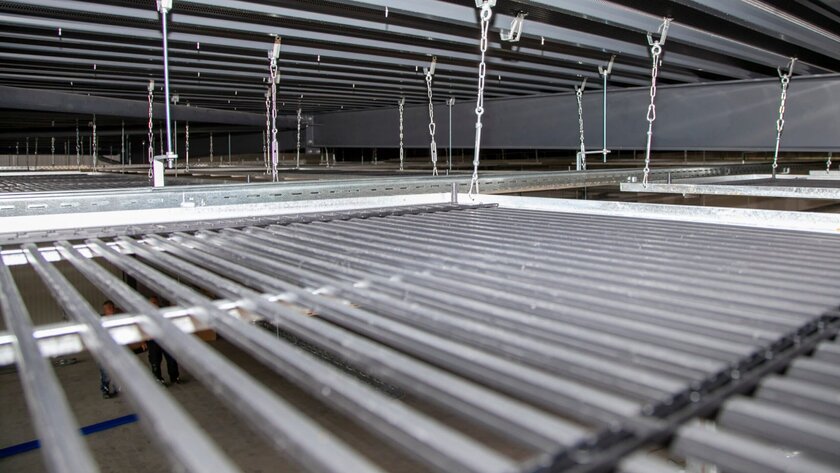

Der Haustechnikgroßhändler entschied sich dafür, aquatherm black sichtbar auf von der mit schwarzem Trapezblech verkleideten Hallendecke abgehängte Stahlrahmen zu montieren. Durch diese Montageart wird eine höhere Effizienz und Reaktionsschnelligkeit als zum Beispiel bei der Montage als Deckensegel oder in einer geschlossenen Decke erzielt, weil neben einem hohen Strahlungsanteil hinsichtlich der Wärmeübertragung auch der konvektive Anteil steigt. Die aquatherm black Register wurden nach Kundenwunsch in einer Größe von 1 x 3,75 m im Hauptwerk der Unternehmensgruppe aquatherm objektspezifisch produziert und in insgesamt 35 Stahlrahmen eingebracht. Für die ausführende Firma Börger aus Lennestadt, die seit über 20 Jahren aquatherm Produkte verarbeitet, war es das erste Projekt mit dieser Montageart.
„Besonders hilfreich war für uns, dass uns ein aquatherm Servicetechniker vor Ort die Besonderheiten erklärt hat“, so Geschäftsführer Jan Börger. „Mit diesem Wissen war die Verarbeitung wie bei anderen aqua-therm Produkten gewohnt sehr einfach.“
„SYSTEM MACHT TECHNIK SEHENSWERT“

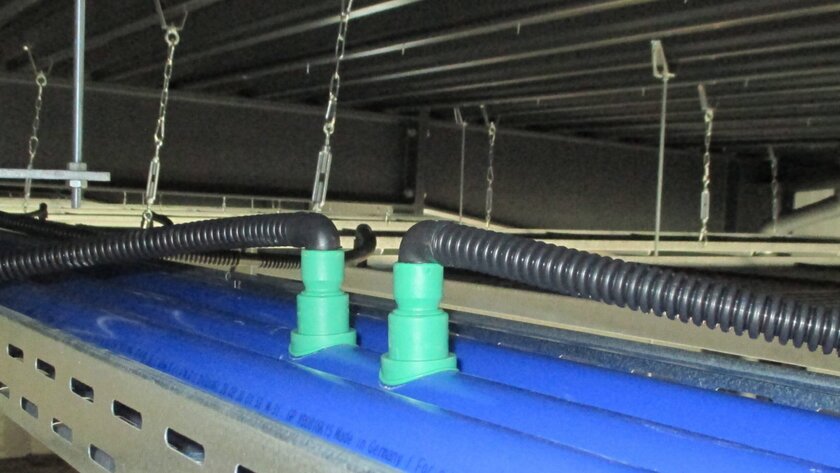

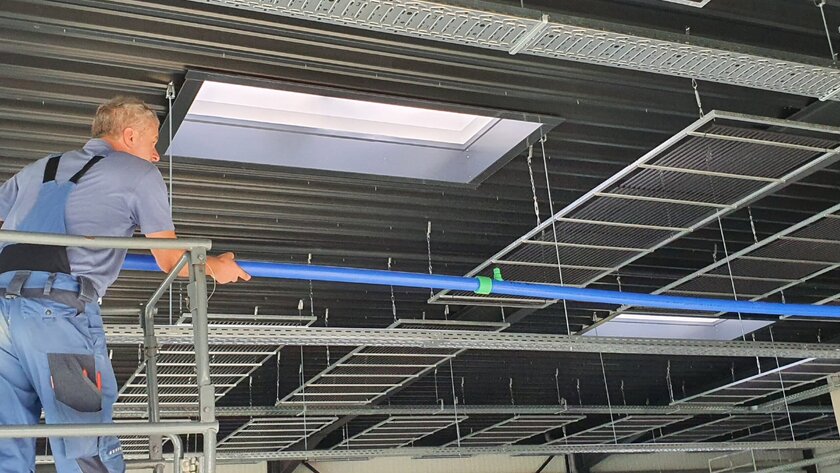

Die Zuleitung zwischen den einzelnen Registern erfolgte mit Hilfe eines Anschlusswellrohres und eines Steckstutzens. Das Wellrohr ermöglicht eine flexible, aber unauffällige Anbindung, während der Schnellsteckverbinder mit Sicherungsclip eine vollkommen dichte, aber dennoch lösbare Verbindung schafft. Die Anbindung des Flächenheiz- und Kühlsystems wurde über Tichelmann-Verteiler aus aquatherm blue-Rohren in der Dimension 50 Millimeter realisiert. aquatherm blue, ebenfalls aus dem Kunststoff Polypropylen gefertigt, ist ein Spezialist für den Transport von kühlenden und heizenden Medien in geschlossenen Systemen und eignet sich deshalb besonders gut für verschiedenste Industrieanwendungen. Die Tichelmann-Verteiler wurden in Kabelkanäle an der Decke eingebracht und im aquatherm Werk vorgefertigt. Die Abgänge wurden senkrecht nach oben in einer Flucht angebracht, so dass die Verbindung schnell und unkompliziert erfolgen konnte.
„Dies ersparte uns bei der Montage viel Zeit“, sagte Jan Börger. „Das leichte Gewicht – besonders im Vergleich zu metallenen Rohrleitungssystemen – vereinfachte die Montage der Tichelmann-Verteiler zusätzlich.“
Der erste Eindruck des Systems ist durchweg positiv.
„Die optische Wirkung im Bau ist beeindruckend und fügt sich optimal in die Gebäudegeometrie ein“, meint David Heinemann.

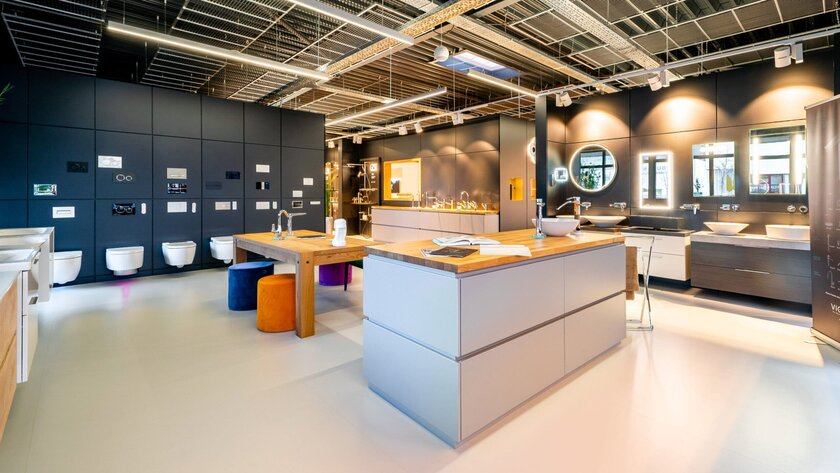

Der Eingang- und Infobereich sowie die Flure erlauben weiterhin einen Blick an die Decke.
„Bewusst haben wir uns für die sichtbare Installation entschieden, weil das System Technik sehenswert macht. Zu schönen Bädern gehört auch Technik, diese darf unserer Auffassung nach an den richtigen Stellen durchaus sichtbar sein. Besonders hervorzuheben ist auch die exzellente und saubere Ausführung des Systems durch das installierende Fachhandwerksunternehmen.“ Weiter erklärt er: „Wir sehen die Vorteile von aquatherm black in der einfachen Installation sowie dem Preis-/Leistungsverhältnis im Zusammenspiel mit der gelieferten Effizienz. Die qualifizierte Zuarbeit in der Planung aus dem Hause aquatherm hat die Entscheidung für das Produkt ebenfalls gefördert.“
