Rohrleitungs­system für Versorgungs- und Trinkwas­sertechnik __

aquatherm Polypropylen-Rohrleitungssysteme machen Schluss mit Korrosionsschäden. Alle Materialien sind korrosionsresistent und weisen im Vergleich zu metallischen Rohrleitungen verminderte Strömungsgeräusche auf. aquatherm Rohrleitungen sind lichtundurchlässig. Somit besteht keine Gefahr der Algenbildung.

Das System beinhaltet alle Komponenten für die Rohrleitungsinstallation für die Versorgungstechnik:

• Rohre als Stangen und/oder Ringware
•  Fittings
• Bundbuchsen für Flanschverbindungen
• Armaturenanschlüsse und Zubehör
• Übergangsverschraubungen von Polypropylen auf Metall bzw. • Metall auf Polypropylen
• Ein- und Aufschweißsättel
• Verteiler
• Absperrorgane
• Schweißgeräte, Schweißwerkzeuge
• Schneidwerkzeuge
• Installationshilfen und Befestigungen

Werden aquatherm Rohre und Fittings mit werkstofffremden Rohrleitungskomponenten verwendet (z. B. Mischinstallationen aus verschiedenen Werkstoffen oder zusätzliche Komponenten, Ventile, Pumpen, Rohre, Klappen etc.), ist darauf zu achten, dass die auf Polypropylen abgestimmten Betriebsparameter diese nicht nachteilig beeinflussen. Umgekehrt gilt: Auf systemfremde Werkstoffe abgestimmte Betriebsparameter müssen darauf überprüft werden, dass sie keinen schädigenden Einfluss auf die im System installierten Polypropylenrohre und -Fittings haben. Sind aquatherm Rohre und Fittings als widerstandsfähig gegen die zu befördernden Medien eingestuft, gilt das nicht automatisch für die übrigen in der Installation eingesetzten, werkstofffremden Komponenten. Stellen Sie also vor Beginn der Installation sicher, dass alle im Rohrleitungssystem eingesetzten Komponenten mit den zu befördernden Medien kompatibel sind. Beachten Sie: Während aquatherm Rohre und Fittings nicht gegen Korrosion geschützt werden müssen, ist dies bei metallischen Systemkomponenten unter Umständen erforderlich. Verwenden Sie aquatherm Rohre und Fittings nicht mit werkstofffremden Rohrleitungskomponenten unter Bedingungen, die die fremden Bauteile versagen lassen.

Zu einem Warmwasser-Zirkulationssystem gehören alle Komponenten, die mit dem zirkulierenden Wasser in Kontakt sind; einschließlich der Vor- und Rücklaufleitung. Werden Kupferrohre zusammen mit PP-R/PP-RCT-Rohren und -Fittings im Warmwassser-Zirkulationssystem einer Trinkwasseranwendung installiert, sollten Betriebsbedingungen vorliegen, die eine Zersetzung der Kupferrohre durch Korrosion oder Erosion ausschließen. aquatherm empfiehlt hierzu die Einhaltung der in den Richtlinien der Copper Development Association (CDA Publication A4015-14/16: The Copper Tube Handbook – www.copper.org) gemachten Vorgaben hinsichtlich Dimensionierung, Betriebstemperatur und Fließgeschwindigkeiten für Kupferrohre. Diese Maßnahmen helfen zudem, dass der von unabhängigen Institutionen (z. B. Weltgesundheitsorganisation (WHO), Bundesministerium der Justiz und für Verbraucherschutz von Deutschland, EPA - Umweltschutzbehörde der USA) festgelegte offizielle Grenzwert für Kupfer im Trinkwasser nicht überschritten wird. Anhaltend hohe Konzentrationen von Kupfer-Ionen greifen die mit dem Wasser in Berührung kommenden Oberflächen der Systemkomponenten an. Das gilt auch für PP-R-Rohre und -Fittings. Schäden an PP-R-Rohren und -Fittings, die auf grenzwertüberschreitende Konzentrationen von Kupfer zurückgeführt werden, sind von der Garantieleistung ausgeschlossen. Gemäß dem zuvor Genannten sowie von verschiedenen Standards und Richtlinien vorgebgeben, sind Warmwasser-Zirkulationssysteme so auszulegen, dass die maximale Warmwassertemperatur im gesamten System 60 °C nicht überschreitet. Einige Standards und Richtlinien sehen ebenso vor, dass die maximale Temperatur an allen Zapfstellen (Entnahmestellen) 50 °C nicht überschreiten darf. Hiervon ausgenommen ist der Vorgang der thermischen Desnfektion, der periodisch über einen kurzen Zeitraum mit einer Temperatur von 70 °C oder höher an allen Stellen der Installation durchgeführt werden kann. Die maximalen zulässigen Betriebsbedingungen sind auch bei der thermischen Desinfektion zwingend einzuhalten. (siehe Tabelle „Zulässige Betriebsdrücke für Trinkwasseranlagen“).

Verschiedener Standards und Richtlinien zufolge dürfen die Fließgeschwindigkeiten in einem Warmwasser-Zirkulationssystem an keinem Abschnitt im System 0,5 m/s überschreiten; in Ausnahmefällen sind 1 m/s zulässig. Die CDA Publikation A4015-14/16 – The Copper Tube Handbook – limitiert die Fließgeschwindigkeiten auf ähnliche Werte. Können bei der Sanierung eines bestehenden Warmwasser-Zirkulationssystems nicht alle in der Ringleitung eingesetzten Kupferrohre durch PP-R ersetzt werden, sollten deren Mengen auf das technisch unvermeidbare Minimum reduziert werden und zwingend die oben erwähnten Richtlinien der CDA Publication A4015-14/16 – The Copper Tube Handbook – eingehalten werden. Hiervon ausgenommen sind Armaturenbauteile, Wärmetauscher oder andere Komponenten aus Kupfer, deren Beitrag an der Gesamtkonzentration vernachlässigt werden kann. Wenn Kupferrohre durch Erosion/Korrosion geschädigt werden, kann sich dies auf nachgeschaltete Bauteile (Dichtungen, O-Ringe, PP-R-Rohre und -Fittings) übertragen und deren Lebensdauer herabsetzen. Sollen PP-R/PP-RCT-Rohre und -Fittings an ein bestehendes Kupferrohrleitungssystem in einer Warmwasseranwendung oder in einem Warmwasser-Zirkulationssystem angeschlossen werden, empfehlen wir zunächst den Kupfergehalt im Wasser zu ermitteln. Die Konzentration sollte den Wert von 0,1 ppm nicht überschreiten. Hohe Gehalte an freiem Kupfer deuten zudem auf bereits ablaufende Korrosions- oder Erosionsvorgänge in bestehenden Anlagen hin, die durch Systemmängel und/oder die Wasserbeschaffenheit hervorgerufen werden. Um den hydraulischen Abgleich verschiedener Ringleitungen (mehrere Stränge) in einem Warmwasser-Zirkulationssystem zu gewährleisten, sind zwingend Regulierventile in jedem Strang der Zirkulationsleitung für den Abgleich der Volumenströme zu installieren. Die Dimensionierung von Rohrleitungen sowie auch Pumpen für Warmwasser- Zirkulationssysteme hat so zu erfolgen, dass die geforderten Volumenströme/ Pumpenförderströme im gesamten zirkulierenden System gewährleistet sind und gleichzeitig diese das Rohrleitungssystem nicht ermüden lassen oder schädigen. Überdimensionierte oder nicht-druckgesteuerte Pumpen (Festwert- Pumpen) können hohe Drücke sowie starke dynamische Druckschwankungen hervorrufen, die die Lebenszeit eines Rohrleitungssystems reduzieren können. Aus Energieeinspargründen wird empfohlen, Zirkulationspumpen so auszulegen, dass die Energieversorgung minimiert und somit optimiert ist. Zusätzlicher Einfluss auf das Rohrleitungssystem kann auch durch Kavitation hervorgerufen werden. Neben überhöhter Geräuschbildung führt dies zu Schäden an den Systemkomponenten. Demnach sind die Systeme so auszulegen und zu installieren, dass Schäden durch Kavitation ausgeschlossen werden. Die wechselseitige Beeinflussung der verschiedenen Werkstoffkomponenten tritt nur in Warmwasser-Zirkulationssystemen der Trinkwasseranwendung auf. Keine besonderen Maßnahmen sind folglich bei Kaltwasserinstallationen, Heizungs- sowie Kühlungssystemen oder ähnlichen Anwendungen erforderlich. Besondere Sorgfalt ist dennoch bei der kombinierten Anwendung zu gewährleisten, wenn das Warmwasser des Zirkulationssystems der Trinkwasseranwendung das Heizungssystem mitversorgt. Es gilt sicherzustellen, dass die Heizungskomponenten kompatibel mit den Wasserbedingungen und Strömungsgeschwindigkeiten des Warmwasser-Zirkulationssystems sind.

Zahlreiche an strenge Auflagen gebundene internationale Zulassungen zeugen vom hohen Qualitätsstandard der Rohre Marke aquatherm.

Einige Beispiele: DVGW, SKZ, HIG (Deutschland) AENOR (Spanien) ÖVGW (Österreich) WRAS (UK) SAI-Global (Australien) CSTB, CARSO (Frankreich) SII (Israel) TIN (Polen) SITAC, KIWA, SWEDCERT (Schweden) IIP (Italien) BNQ (Kanada) BRANZ (Neuseeland) CERTIF (Portugal) EMI (Ungarn) u.v.m.

 Hygienische Unbedenklichkeit Alle mit dem Trinkwasser bestimmungsgemäß in Verbindung kommenden Anlagenteile sind nach DIN 1988 T 2 Bedarfsgegenstände im Sinne des Lebensmittel-und Bedarfsgegenständegesetzes. Kunststoffrohre müssen den KTW-Empfehlungen des „BfR“ (Bundesinstitut für Risikobewertung) entsprechen.

Werkstoff: Die hygienische Unbedenklichkeit der aquatherm green Rohrleitungssysteme wird durch die Prüfzeugnisse des Hygiene-Institutes in Gelsenkirchen neutral belegt. Die Eignung für Trinkwasserleitungen im Kalt-und Warmwasserbereich wird durch laufende Prüfungen bestätigt. Verarbeitung: Bei der Verarbeitung der Rohrleitungssysteme werden keine hygienisch bedenklichen Zusatzstoffe benötigt. Die Verbindung erfolgt stoffschlüssig durch Fusion. Trinkwasser – unser edelstes Lebensmittel: Auch der zunehmende Einsatz von PP im Lebensmittel-Verpackungsbereich beweist die hygienischen Qualitäten dieses Werkstoffes. Sie machen aquatherm green zur optimalen Verpackung für das edelste Lebensmittel: Trinkwasser.

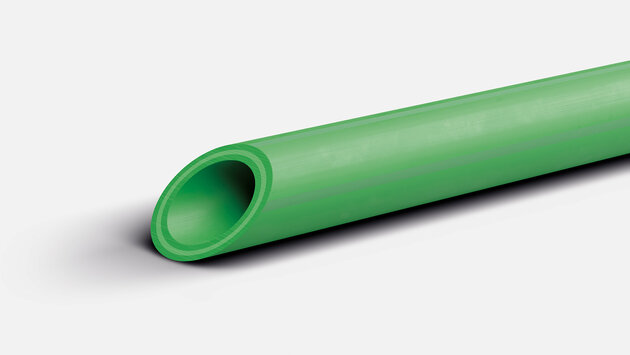

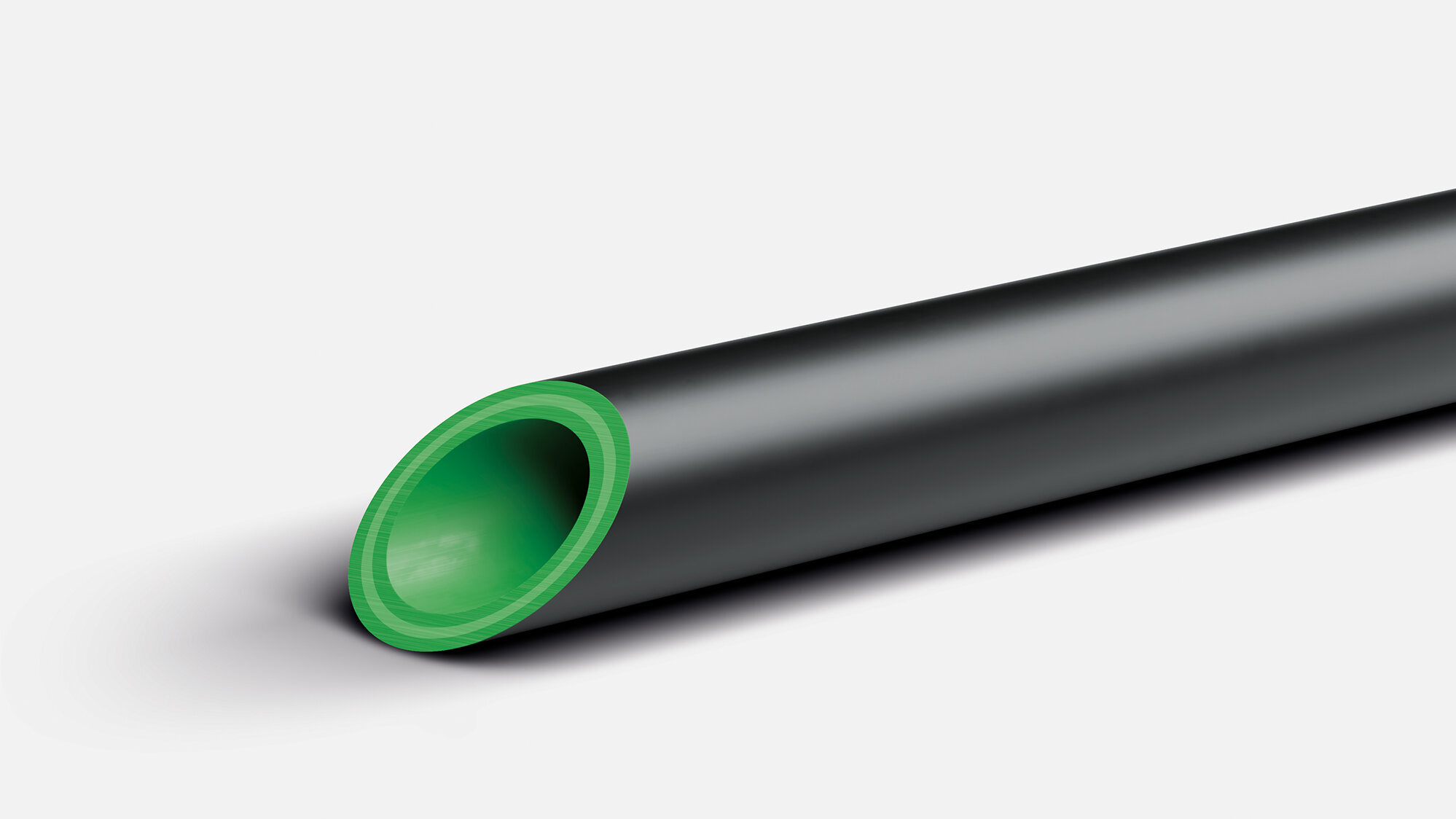

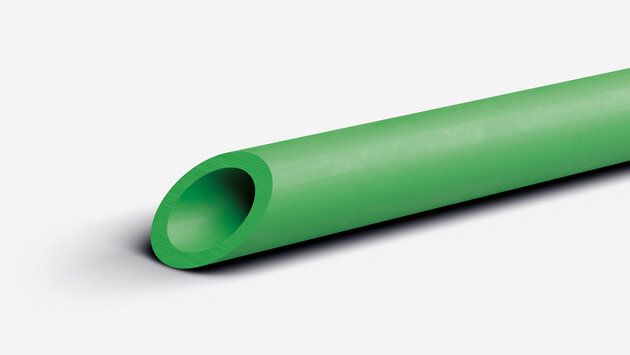

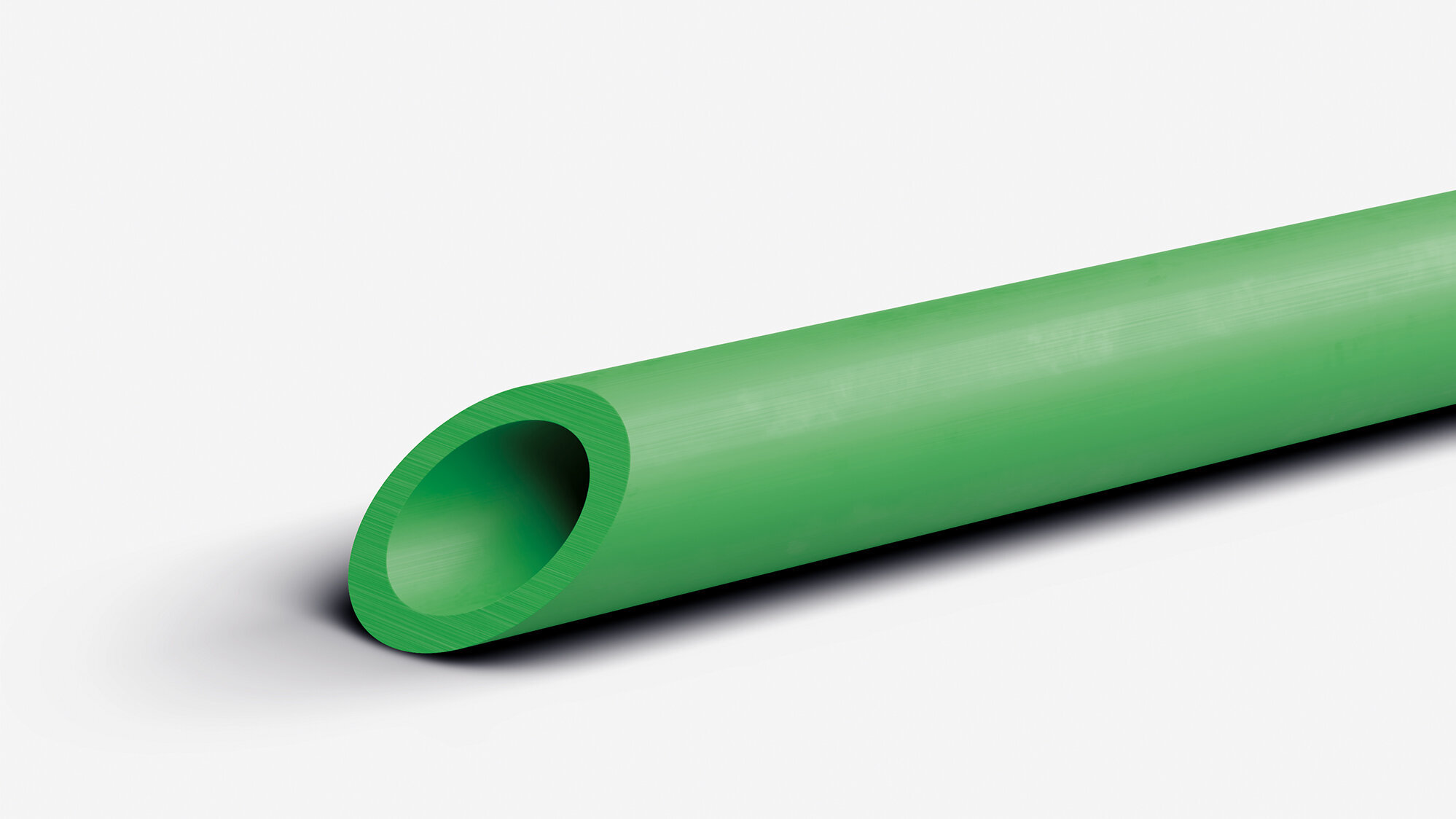

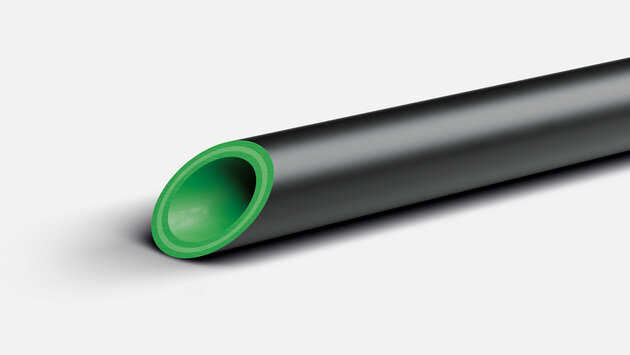

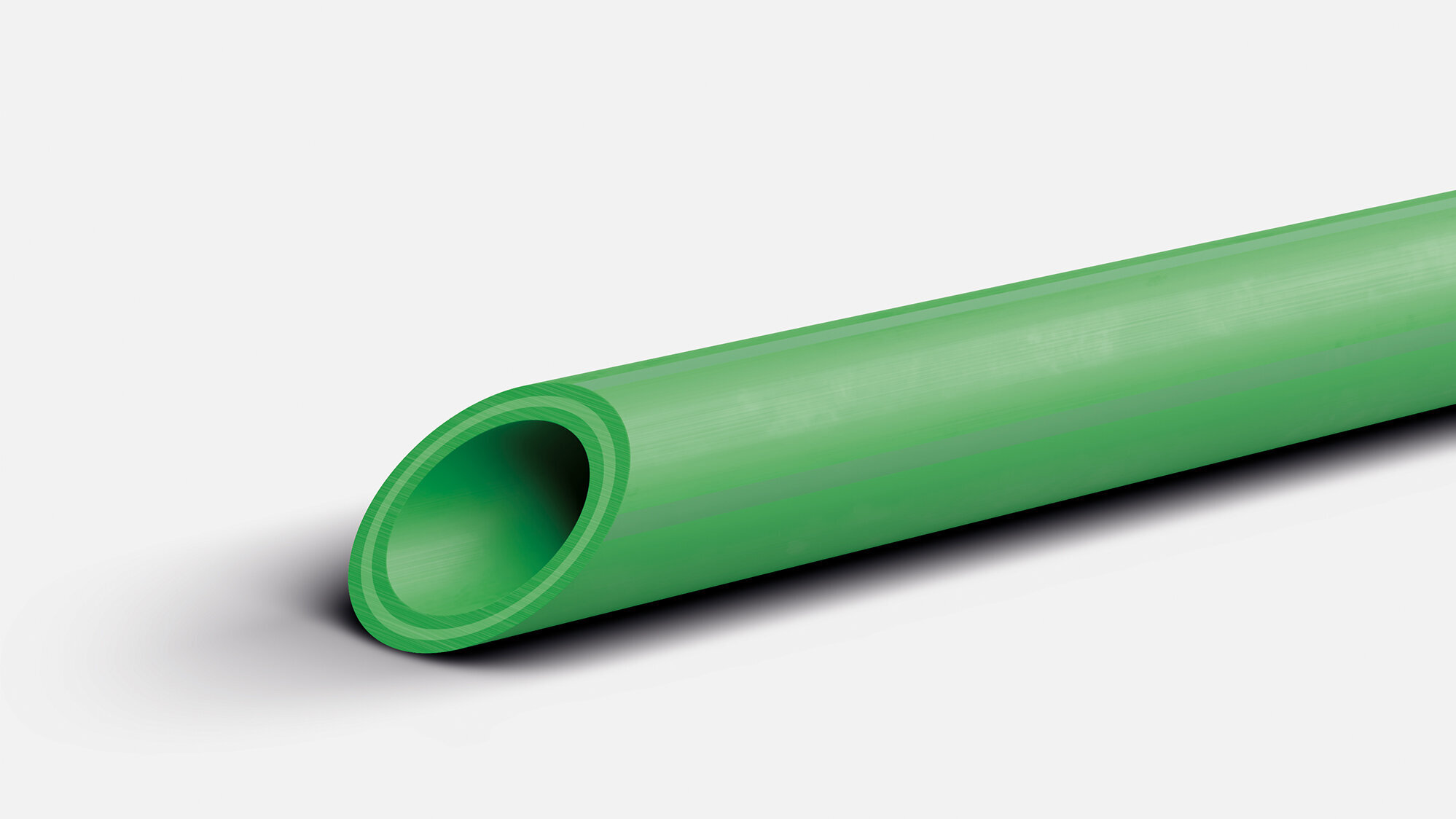

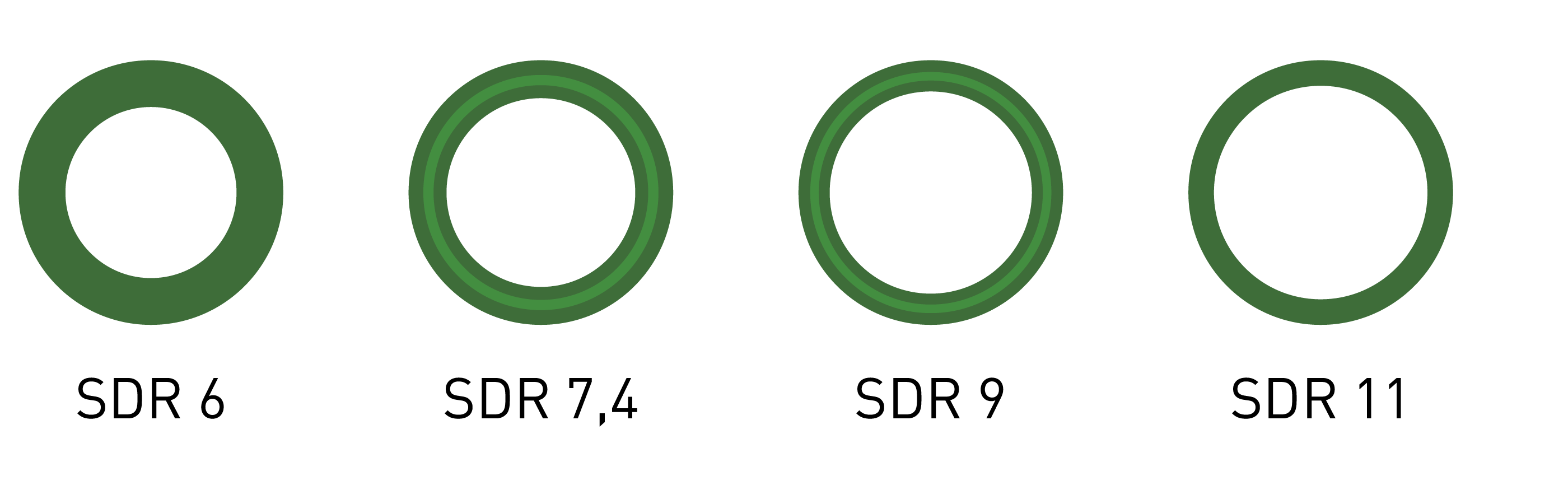

Wir bieten zahlreiche Rohrarten an. Einen detaillierten Überblick über alle Varianten von aquatherm green finden Sie im Abschnitt Produkttypen auf dieser Seite.

Ihr aquatherm Ansprechpartner steht Ihnen für weitere Informationen oder konkrete Projektanfragen gerne zur Verfügung.

Zum Kontakt

Die aquatherm Polypropylen-Rohrleitungssysteme erfüllen die Anforderungen der Baustoffklasse B 2 DIN 4102 (normal entflammbar). Verglichen mit Naturstoffen wie Holz, Kork oder Wolle weisen sie keine erhöhte Brandgastoxizität auf. Somit entsteht bei der Verbrennung auch kein Dioxin.

Als Maßnahme gegen Brandübertragung bei Rohrleitungen gelten Rohrabschottungen. Diese werden an der Durchführung durch ein Bauteil – falls erforderlich – eingebaut. Die Feuerwiderstandsdauer ist die Mindestdauer in Minuten. Der Umfang der bei Installationen erforderlichen Schutzmaßnahmen ist von der Art der Installation abhängig. Die Festlegung der Brandabschnitte und Feuerwiderstandsklassen ist nach den länderrechtlichen Vorschriften vorzunehmen. Auskünfte erteilt die Baubehörde bzw. der Brandschutzbeauftragte. Grundsätzlich müssen Brandwände und -decken, wenn sie von Rohren durchdrungen werden, wieder zu der gleichen Feuerwiderstandsklasse aufgerüstet werden. Für aquatherm Polypropylen-Rohrleitungssysteme eignen sich alle Brandschutzsysteme, die eine entsprechende Zulassung nachweisen können.

Musterleitungsanlagen-Richtlinie:

Die neue Musterleitungsanlagen-Richtlinie regelt die Bestimmungen für die fachgerechte Wand- und Deckendurchführung sowie für die Dämmung von Rohrleitungen in Flucht- und Rettungswegen. Dämmanforderungen nach der neuen Musterleitungsanlagen-Richtlinie können auch für die aquatherm Rohrleitungen schnell und kostengünstig realisiert werden.

Genaue Informationen über die Musterleitungsrichtlinie 2000 erhalten Sie über unsere Service-Hotline 02722 950-200 oder direkt bei der Deutschen Rockwool GmbH.

Folgende Firmen bieten geeignete Brandschutzlösungen an:

Brandschutzrohrschale
Conlit 150 U:
DEUTSCHE ROCKWOOL
GmbH & Co. KG
Rockwool Straße 37-41
45966 Gladbeck
Tel: +49 2043 408 0
www.rockwool.de

Brandschutzmanschette
AWM II:
Flamro Brandschutz
Vertriebs GmbH
Am Sportplatz 2
56291 Leiningen
Tel. +49 6746 9410-0
Mail: info(at)flamro.com
www.flamro.de

Hilti Deutschland AG
Hiltistrasse 2 · 86916 Kaufering
Tel: +49 800 888 · www.hilti.de

Planung und Ausführung:

• Trinkwasserverordnung – TrinkwV-2000
• DIN 2000 Zentrale Trinkwasserversorgung – Leitsätze für Anforderungen an Trinkwasser, Planung, Bau, Betrieb, und Instandhaltung der Versorgungsanlagen
• EnEV Energieeinsparverordnung
• DIN 1988 Technische Regeln für Trinkwasser-Installation (TRWI)
• ISO 10508 Kunststoff-Rohrleitungssysteme für die Warm- und Kaltwasser-installation – Leitfaden für die Klassifizierung und Bemessung
• Alle angebotenen Rohrsysteme entsprechen den technischen Bedingungen der Anwendungsklassen nach ISO 10508 für den Sanitär- und Heizungsbereich. aquatherm green für die Klassen 1, 2 (Sanitär) und 4, 5 (Heizung), aquatherm blue für die Klassen 4 und 5 (Heizung).

Des weiteren sind bei Anwendung des Klassifizierungssystems (nach ISO 10508) die nationalen Vorschriften sowie die Herstellerhinweise zu berücksichtigen.

• DIN 4109 Schallschutz im Hochbau
• DIN 18381 Gas-, Wasser- und Abwasser
• VOB Teil C Installationen innerhalb von Gebäuden
• DIN 16928 Rohrverbindungen, Rohrleitungsteile, Verlegung
• DVS 2207 Schweißen von thermoplastischen Kunststoffen
• DVS 2208 Maschinen und Geräte zum Schweißen von thermoplastischen Kunststoffen

Systemspezifische Vorgaben:

Allgemeine Güteanforderungen, Maße

• DIN 8077 Rohre aus Polypropylen, Maße
• DIN 8078 Rohre aus Polypropylen, Allgemeine Güteanforderungen
• DIN 16962 ff. Rohrverbindungen und Rohrleitungsteile für Druckrohr-leitungen aus Polypropylen
• DIN EN ISO 15874 ff. Kunststoff-Rohrleitungssysteme für die Warm- und Kaltwasserinstallation; Polypropylen
• DVGW-Arbeitsblätter
• SKZ-Richtlinien
• DIN EN ISO 9000 ff.

Systemspezifische Vorgaben: Hygiene

KTW-Empfehlungen der BfR
(Bundesinstitut für Risikobewertung)

• Gesundheitliche Beurteilung von Kunststoffen und nicht metallischen Werkstoffen im Rahmen des Lebensmittel- und Bedarfsgegenstandsgesetzes für den Trinkwasserbereich
• DVGW-Arbeitsblatt W 270
• Vermehrung von Mikroorganismen auf Materialien für den Trinkwasser-bereich – Prüfung und Bewertung
• BS 6920
• „Suitability of non-metallic products for use in contactwith water intended for human con sumption with regard to their effect on the quality of water“

(Eignung von nichtmetallischen Produkten zur Installation trinkwasserführender Leitungen hinsichtlich ihrer Auswirkungen auf die Wasserqualität)

• Weiterhin sind alle Erlasse der Wasserversorgungsunternehmen einzuhalten. Gleiches gilt für Vorschriften beim Einsatz von Chemikalien.

aquatherm Rohre können bei jeder Außentemperatur gelagert werden. Der Lagerplatz ist generell so auszuwählen, dass die Rohre immer mit der ganzen Länge aufliegen. Das Durchbiegen der Rohre ist während Lagerung und Transport zu vermeiden.
Bei Minustemperaturen besteht die Möglichkeit, dass die Rohre durch starke Schläge beschädigt werden. Daher ist das Material bei diesen Temperaturen vorsichtig zu behandeln.
Trotz ihrer hohen Widerstandsfähigkeit sollten aquatherm Rohre stets sorgfältig behandelt werden. UV-Strahlen haben einen Einfluss auf alle hochpolymeren Kunststoffe. Es ist daher von einer ungeschützten dauernden Lagerung im Freien abzusehen.
Die maximal zulässige Lagerzeit im Freien beträgt 6 Monate.
