Projekte mit mehreren zusammenhängenden Gebäuden stellen oftmals eine Herausforderung dar: Die Schwierigkeit besteht im Transport von Flüssigkeiten ohne Qualitäts-, Wärme- oder Kälteverlust.
Die Produktfamilie aquatherm energy bietet sichere Lösungen in den Bereichen Nahwärme und - kälte sowie Trinkwassernetze. aquatherm energy ist ein vorisolierte Rohrleitungssystem aus Polypropylen für die Erdverlegung. Es ist ideal geeignet, um Trinkwasser oder Heizungs- und Kühlwasser über längere Entfernungen zu transportieren. Der Einsatz im Bereich der Geothermie ist ebenfalls möglich.
Eindrucksvolle Kundenprojekte in der Infrastruktur
Die folgenden Projekte zeigen Ihnen, welche individuellen Gestaltungsmöglichkeiten Rohrleitungssysteme von aquatherm bieten.
Innovatives Pilotprojekt von aquatherm und Tracto Technik
In Gilleleje, Dänemark, fand ein wegweisendes Pilotprojekt im Bereich der Fernwärme statt. In der Vergangenheit kamen für Horizontalbohrungen in Fernwärmenetzen üblicherweise isolierte Stahlrohre zum Einsatz, wenn Flüsse, Autobahnen und andere schwer zugängliche Stellen zu unterqueren waren. Dazu wurde zunächst ein Stahlmantelrohr verlegt, in das dann das vorgedämmte Stahlrohr eingesetzt wurde. Das aktuelle Projekt in Dänemark zeigt, dass mit modernen aquatherm Kunststoffrohren aus PP-RCT die Verlegung von Fernwärmerohrleitungen schneller und einfacher erfolgen kann.
Die grabenlose Verlegetechnik ermöglicht den Bau von Fernwärmenetzen mit minimalem Eingriff in die Umwelt. Aufwändige Aushubarbeiten durch Bagger entfallen, wodurch die Vegetation und der Boden weitgehend unberührt bleiben. Dies macht die Methode besonders geeignet für naturschutzrelevante Gebiete. Herausforderungen, die bei der traditionellen, offenen Bauweise zu hohen Kosten und langen Bauzeiten führen, können durch den Einsatz moderner Bohrtechnik umgangen werden. Dies führt zu einer spürbaren Verkürzung der Bauzeit, Ressourcenschonung und einer Senkung der Gesamtkosten, da umfangreiche Wiederherstellungsarbeiten entfallen.
Effizient und kostensparend in schwierigem Gelände
Bei dem Projekt im dänischen Gilleleje kam das Spülbohrgerät Tracto Grundodrill zum Einsatz. Mittels eines steuerbaren Bohrkopfes mit anhängenden Bohrgestängen wurde zuerst eine Bohrung in 3,5 Metern Tiefe entlang der geplanten Bohrtrasse unterhalb eines Flusses erstellt. Eine Bohrspülung aus Wasser und dem Tonmineral Bentonit unterstützte den Vorgang. Sie wurde über Düsen im Bohrkopf während des Bohrvorgangs ausgebracht, um das Erdreich aus dem Bohrkanal zu spülen, ihn zu stabilisieren und die Werkzeuge zu kühlen. Über einen Sender im Bohrkopf wurde der Bohrverlauf mit einem Ortungssystem permanent überwacht und bei Bedarf korrigiert. Durch diese Steuerbarkeit der Pilotbohrung konnten Hindernisse um- oder unterfahren werden. Beim Zurückziehen des Bohrgestänges wurde der Bohrkanal durch einen Aufweitkopf vergrößert und das vorisolierte aquatherm energy Rohrleitungssystem in die Trasse eingezogen.

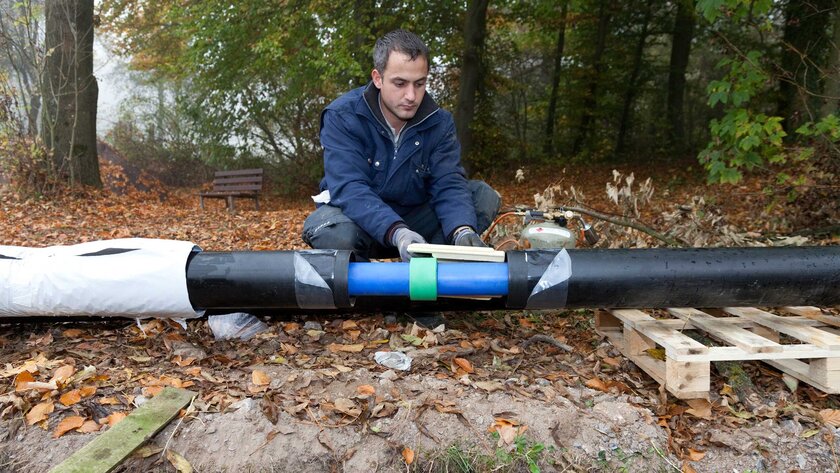

aquatherm energy besteht aus mehreren Materialschichten: Das Mediumrohr ist aus dem korrosionsbeständigen Kunststoff Polypropylen (PP-RCT) gefertigt. Dieser zeichnet sich durch eine hohe Temperatur- und Druckbelastbarkeit aus. Das Mediumrohr ist mit PUR-Schaum isoliert, der die Anforderungen der DIN EN 253 erfüllt. Das PE-Mantelrohr schützt die Dämmung vor äußeren Beschädigungen und Wasser.
Polypropylen: flexibel, geringes Gewicht und keine Korrosion
Das Kunststoffrohrleitungssystem bietet gegenüber Stahlrohren zahlreiche Vorteile:
- Polypropylenrohre sind deutlich flexibler und biegsamer als starre Stahlrohre, was sie ideal für grabenlose Techniken macht.
- Sie können ohne zusätzliche Schutzmaßnahmen direkt unterirdisch installiert werden.
- Im Gegensatz zu Stahlrohren erfordern sie kein größeres Mantelrohr, um zusätzliche Stabilität zu gewährleisten.
- Das geringere Gewicht der Polypropylenrohre erleichtert den Transport und die Installation, selbst bei großen Rohrdurchmessern
- Polypropylen ist resistent gegenüber Korrosion, was die Lebensdauer der Rohre unter widrigen Bedingungen erheblich verlängert.
- Es wird kein zusätzlicher Schutz gegen Feuchtigkeit benötigt, was bei Stahlrohren durch Korrosionsschutzmaßnahmen aufwendig wäre.
Verringerte Gesamtprojektkosten
Das Pilotprojekt in Gilleleje zeigt, dass die Kombination der grabenlosen Verlegetechnik und des aquatherm energy Rohrleitungssystems eine nachhaltige, effiziente und kostengünstige Lösung für den Bau von Fernwärmenetzen darstellt. Herausforderungen durch unwegsames Gelände wurden erfolgreich gemeistert. Der Einsatz von Polypropylenrohren statt Stahl führte zu einer schnelleren Installation, einer erhöhten Widerstandsfähigkeit und einer Verringerung der Gesamtprojektkosten.
Die positiven Ergebnisse dieses Projekts können als Modell für zukünftige Fernwärmeinstallationen dienen, insbesondere in Gebieten mit schwierigen geografischen und infrastrukturellen Bedingungen.
Fertigstellung:
2018
Ort:
Gateshead
Herausforderung:
Das bestehende Fernwärmenetz sollte erweitert werden – mit möglichst wenig Auswirkungen auf die Anwohner und ansässigen Unternehmen.
Lösung:
Rohrleitungssysteme von aquatherm wurden in Gräben von nur 80 Metern als Arbeitsabschritt verlegt. Dies stellte eine erhebliche Erleichterung für die Anwohner und Unternehmen dar, da Straßensperrungen und Umleitungen reduziert und damit das Risiko von Staus minimiert wurde. Zum Schutz des kleineren Grabens wurde weniger Grabensicherungsausrüstung benötigt, was zu geringeren Kosten führte.
Anwendungsbereich:
Fern- und Nahwärmenetz
Produkt:
AQUATHERM ENERGY
Vorteile:
Kosten sparend
Kurze Verarbeitungszeit
