Cosa si può fare con AQUATHERM BLUE?
aquatherm blue in polipropilene (PP) resistente alla corrosione, è progettato specificamente per il trasporto di acqua calda e refrigerata in sistemi chiusi e si adegua ottimamente alle più svariate applicazioni industriali. Le proprietà fisiche della plastica sono adattate alle esigenze specifiche del settore del riscaldamento e del raffrescamento.
Il materiale è caratterizzato da una resistenza alle alte temperature e alla pressione. Grazie alle ottime proprietà di saldatura, il tubo e il raccordo si fondono in un'unità omogenea e materialmente coesa. Ciò si traduce in massima sicurezza e lunga vita. In combinazione con l'ampia gamma di raccordi, il sistema di tubazioni comprende tutti i componenti necessari per realizzare la rete di distribuzione negli impianti idronici di riscaldamento/raffrescamento e refrigerazione.
Cosa c'è da sapere riguardo alle caratteristiche tecniche di AQUATHERM BLUE?
L’ubicazione e l’uso previsto determinano il diametro richiesto del tubo in PP.
Per poter posare un tubo dall’allacciamento allo scarico il diametro dei singoli tubi e raccordi deve essere compatibile tra loro.
Il sistema di tubazioni aquatherm blue è disponibile nei seguenti diametri: 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 200, 250, 315, 355, 400, 450, 500 e 630mm suddivisi in diverse serie combinabili tra loro.
aquatherm blue S: Ø 20-32 mm
aquatherm blue MF: Ø 20-25 mm
aquatherm blue MF UV: Ø 20-25 mm
aquatherm blue MF OT: Ø 20- 25 mm
aquatherm blue MF RP: Ø 32 - 630 mm
aquatherm blue MF RP UV: Ø 32 - 630 mm
aquatherm blue MF RP OT: Ø 20 - 250 mm
L'SDR (Standard Dimension Ratio) è un dato fondamentale per indicare la resistenza alla pressione del tubo. E' fondamentale scegliere il corretto rapporto tra il diametro e lo spessore di parete del tubo, a seconda del tipo di materiale, per garantire una certa resistenza alla pressione.
Vale quanto segue: minore è il numero SDR, maggiore è lo spessore della parete e maggiore è la resistenza alla pressione del tubo. L'unità SDR indica il rapporto tra il diametro esterno e lo spessore della parete di un tubo.
aquatherm blue è disponibile nelle seguenti misure SDR e varianti:

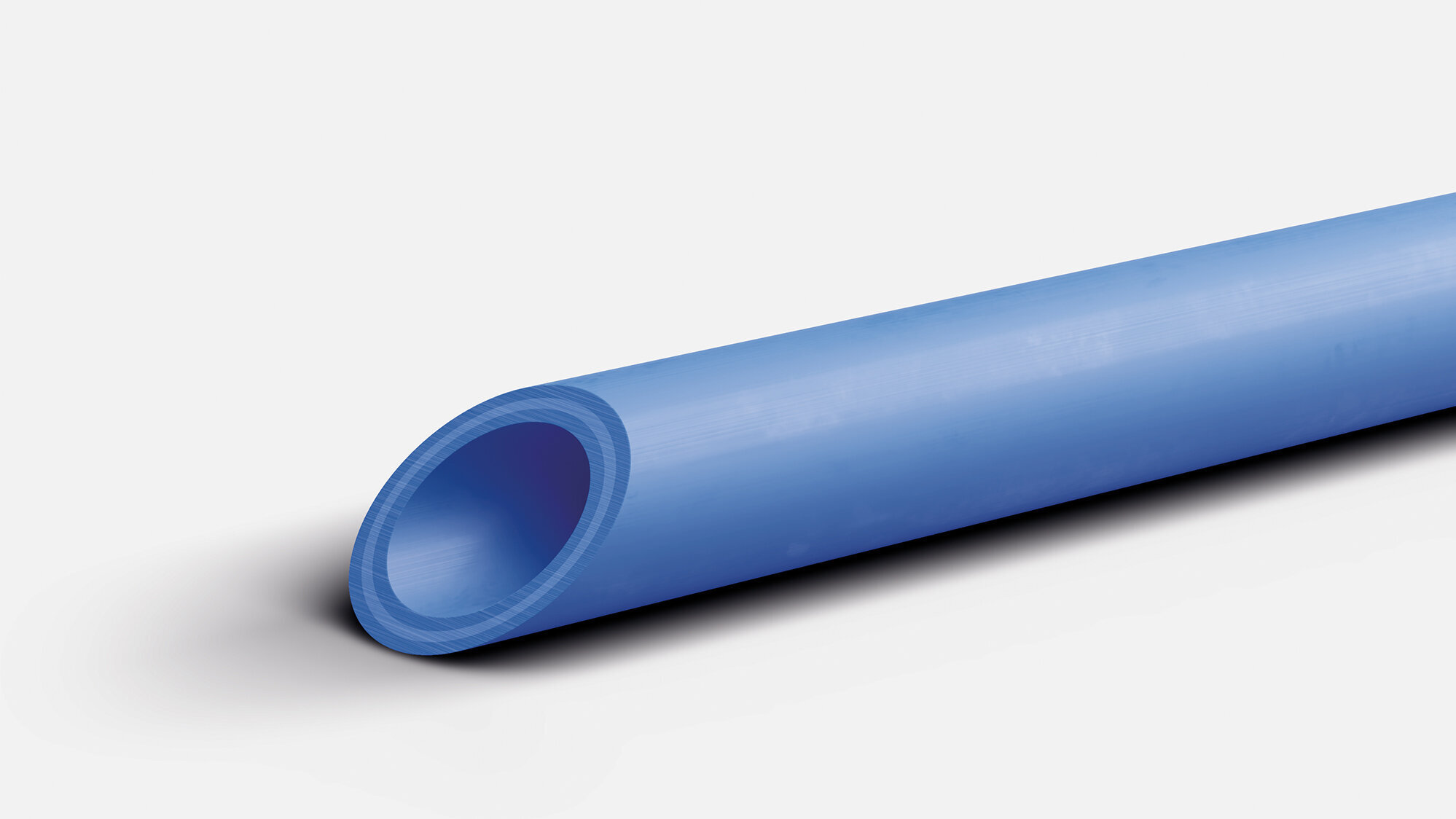

SDR 7,4: aquatherm blue S | aquatherm blue MF | aquatherm blue MF UV | aquatherm blue MF OT

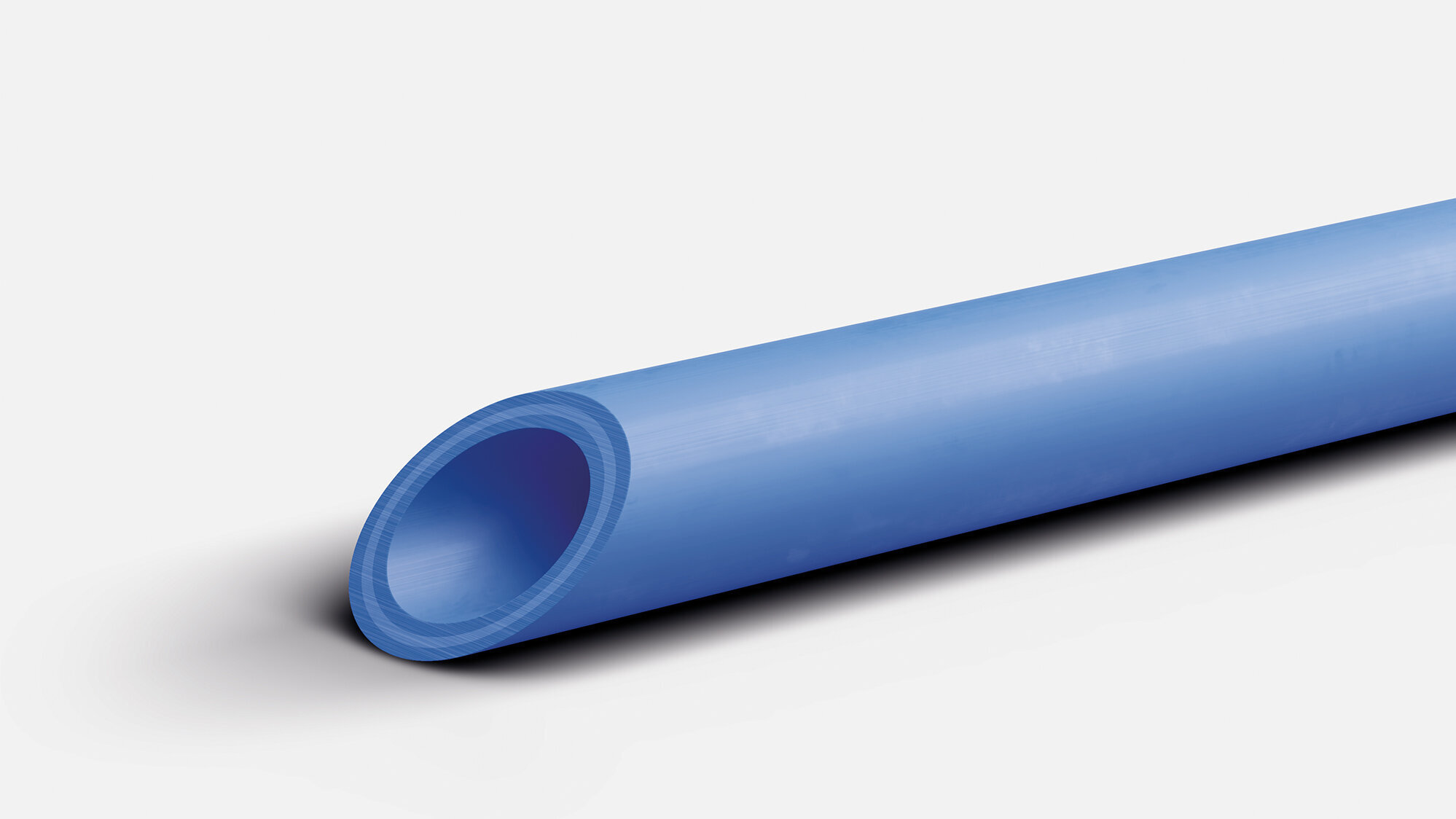

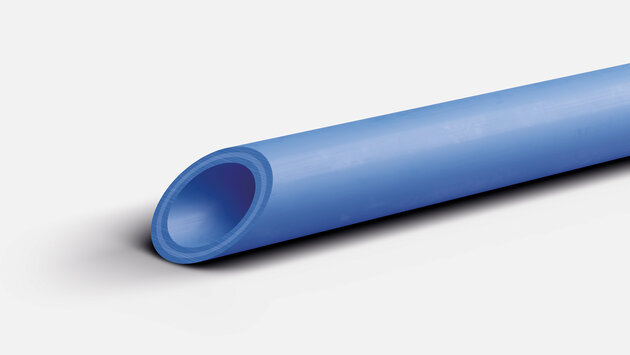

SDR 9: aquatherm blue MF RP | aquatherm blue MF RP UV | aquatherm blue MF RP OT
SDR 11: aquatherm blue S | aquatherm blue MF RP | aquatherm MF RP UV | aquatherm MF RP OT
SDR 17,6: aquatherm blue MF RP | aquatherm blue MF RP UV
aquatherm blue è realizzato in polipropilene fusiolen® che è resistente alla corrosione e prolunga notevolmente la durata delle tubazioni all'interno di un impianto. Il materiale di aquatherm è caratterizzato, tra l'altro, da un'elevata stabilità al calore. Le sue caratteristiche fisiche e chimiche sono state adattate alle esigenze specifiche del settore del riscaldamento e raffrescamento. Grazie alle eccezionali proprietà di saldatura, il tubo e il raccordo si fondono in un'unità omogenea e materialmente coesa; questo ha reso il materiale fusiolen® noto in tutto il mondo.
La famiglia di prodotti aquatherm blue comprende tutti i componenti per l'installazione di tubazioni per il raffrescamento, il riscaldamento, la refrigerazione ed il trasporto di fluidi di processo:
- Tubi in barre e/o rotoli
- Raccordi
- Collare con flange girevoli
- Raccordi e accessori
- Raccordi di transizione da polipropilene a metallo o da metallo a polipropilene
- Derivazioni a sella
- Collettori
- Valvole d’intercettazione
- Strumenti di saldatura
- Utensili da taglio
- Utensili di installazione e fissaggio
Domande frequenti su AQUATHERM BLUE
aquatherm blue in polipropilene (PP) è progettato specificamente per il trasporto di acqua calda e refrigerata, si adegua ottimamente alle più svariate applicazioni. I campi d’impiego comprendono i collegamenti a sistemi idronici HVAC, gli impianti di riscaldamento e raffrescamento, la refrigerazione, il trasporto chimico, la distribuzione acqua piscine, riscaldamento/raffrescamento di impianti sportivi, il settore navale, ed il campo dell'agricoltura.
Offriamo un'ampia e diversificata gamma di tubazioni bue. Una panoramica dettagliata di tutte le tipologie è disponibile nella sezione tipi di prodotto di questa pagina.
I nostri esperti aquatherm saranno lieti di fornirvi ulteriori informazioni, consigli e assistenza.
al contatto
I sistemi di tubazioni in polipropilene aquatherm soddisfano i requisiti della classe di materiali da costruzione B 2 DIN 4102 (infiammabilità normale). Rispetto ai materiali naturali come il legno, il sughero o la lana, non presentano una maggiore tossicità dei gas di combustione. Ciò significa che non producono diossina durante la combustione.
Le paratie per tubi sono una misura contro la trasmissione del fuoco nelle tubazioni. Vengono installate al momento della penetrazione attraverso un componente dell'edificio, se necessario. La durata della resistenza al fuoco è la durata minima in minuti. La portata delle misure di protezione richieste per gli impianti dipende dal tipo di installazione. La determinazione dei compartimenti antincendio e delle classi di resistenza al fuoco deve essere effettuata in base alle normative degli Stati federali. Le informazioni possono essere richieste all'autorità edilizia o al responsabile della protezione antincendio. In linea di principio, le pareti e i soffitti antincendio devono essere aggiornati alla stessa classe di resistenza al fuoco se vengono attraversati da tubi. Per i sistemi di tubazioni in polipropilene aquatherm sono adatti tutti i sistemi di protezione antincendio che possono dimostrare una corrispondente approvazione.
Esempio di linea guida per i sistemi di tubazioni:
Il nuovo modello di linee guida per i sistemi di tubazioni regola le norme per la penetrazione professionale nelle pareti e nei soffitti, nonché per l'isolamento delle tubazioni nelle vie di fuga e di salvataggio. I requisiti di isolamento secondo il nuovo modello di linea guida per i sistemi di tubazioni possono essere realizzati in modo rapido ed economico anche per le tubazioni aquatherm.
Informazioni dettagliate sul modello di linea guida per le tubazioni 2000 possono essere richieste tecnico(at)aquatherm.eu o direttamente alla Deutsche Rockwool GmbH.
Le seguenti aziende offrono soluzioni antincendio adeguate in Germania:
Manicotto di protezione antincendio
Conlit 150 U:
DEUTSCHE ROCKWOOL
GmbH & Co. KG
Rockwool Straße 37-41
45966 Gladbeck
Tel: +49 2043 408 0
www.rockwool.de
Manicotto antincendio
AWM II:
Flamro Brandschutz
Vertriebs GmbH
Am Sportplatz 2
56291 Leiningen
Tel. +49 6746 9410-0
Mail: info(at)flamro.com
www.flamro.de
Hilti Deutschland AG
Hiltistrasse 2 - 86916 Kaufering
Tel: +49 800 888 - www.hilti.de
Pianificazione ed esecuzione:
- Ordinanza sull'acqua potabile - TrinkwV-2000
- DIN 2000 Approvvigionamento centrale di acqua potabile - Linee guida per i requisiti dell'acqua potabile, la pianificazione, la costruzione, l'esercizio e la manutenzione degli impianti di approvvigionamento.
- DIN 1988 Regole tecniche per gli impianti di acqua potabile (TRWI)
- ISO 10508 Sistemi di tubazioni in materia plastica per l'installazione di acqua calda e fredda - Linee guida per la classificazione e il dimensionamento
- Tutti i sistemi di tubazioni offerti sono conformi alle condizioni tecniche delle classi di applicazione secondo la norma ISO 10508 per applicazioni sanitarie e di riscaldamento. aquatherm green per le classi 1, 2 (sanitario) e 4, 5 (riscaldamento), aquatherm blue per le classi 4 e 5 (riscaldamento).
Inoltre, quando si utilizza il sistema di classificazione (secondo la norma ISO 10508), è necessario tenere conto delle normative nazionali e delle istruzioni del produttore.
- DIN 4109 Isolamento acustico nelle costruzioni edilizie
- DIN 18381 Impianti di gas, acqua e fognature
- VOB Parte C Impianti all'interno degli edifici
- DIN 16928 Connessioni di tubi, componenti di tubi, posa in opera
- DVS 2207 Saldatura di materiali termoplastici
- DVS 2208 Macchine e dispositivi per la saldatura di materiali termoplastici
Specifiche di sistema:
Requisiti generali di qualità, dimensioni
- DIN 8077 Tubi in polipropilene, dimensioni
- DIN 8078 Tubi in polipropilene, requisiti generali di qualità
- DIN 16962 e segg. Giunti per tubi e componenti per tubi in pressione in polipropilene
- DIN EN ISO 15874 e segg. Sistemi di tubazioni in plastica per impianti di acqua calda e fredda; polipropilene
- Fogli di lavoro DVGW
- Linee guida SKZ
- DIN EN ISO 9000 e segg.
Specifiche di sistema: Igiene
Raccomandazioni KTW del BfR
(Istituto federale per la valutazione dei rischi)
- Valutazione della salute delle materie plastiche e dei materiali non metallici nell'ambito della legge sui prodotti alimentari e sui beni di consumo per il settore dell'acqua potabile
- Codice di prassi DVGW W 270
- Propagazione di microrganismi su materiali per il settore dell'acqua potabile - test e valutazione
- BS 6920
- „Suitability of non-metallic products for use in contactwith water intended for human con sumption with regard to their effect on the quality of water“
(Idoneità dei prodotti non metallici per l'uso a contatto con l'acqua destinata al consumo umano in relazione al loro effetto sulla qualità dell'acqua.)
- Inoltre, tutti i decreti delle aziende di approvvigionamento idrico devono essere rispettati. Lo stesso vale per i regolamenti sull'uso dei prodotti chimici.
Le tubazioni aquatherm possono essere stoccati a qualsiasi temperatura esterna. Il luogo di stoccaggio deve essere generalmente scelto in modo che le tubazioni siano sempre sostenuti per tutta la loro lunghezza. Evitare di piegare le tubazioni durante lo stoccaggio e il trasporto. A temperature inferiori allo zero, le tubazioni possono essere danneggiati da forti impatti. Pertanto, il materiale deve essere maneggiato con cura a queste temperature. Nonostante l'elevata resistenza, le tubazioni aquatherm devono sempre essere maneggiati con cura. I raggi UV influiscono su tutte le plastiche ad alto contenuto di polimeri. Pertanto, è opportuno evitare lo stoccaggio permanente all'aperto non protetto. Il tempo massimo di stoccaggio all'aperto è di 6 mesi.
