El techo eléctrico con aquatherm black system asegura la generación de energía eléctrica y térmica - Cubrir la demanda de energía primaria de forma regenerativa - ese era el objetivo de la planificación de la TGA para la nueva sede de la empresa dekoGraphics, líder del mercado en impresión por transferencia térmica. Junto con los productos de aquatherm GmbH, Metternich Haustechnik GmbH apostó por un concepto energético eficiente y sostenible compuesto por varios bloques de construcción en el ámbito de la generación y el uso de la energía.

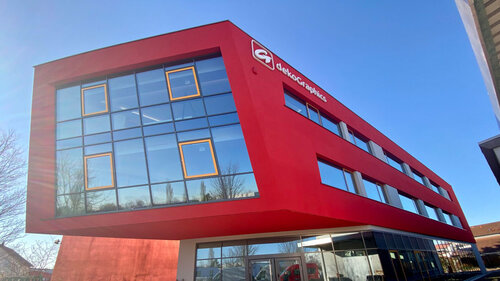

En el nuevo edificio de dekoGraphics en St. Leon-Rot, cerca de Heidelberg, Metternich Haustechnik GmbH planificó e instaló un sistema de bomba de calor con una potencia calorífica de 45 kW en combinación con un sistema de almacenamiento de energía en hielo de 70.000 litros y una tecnología muy especial: una cubierta energética que incluye un sistema fotovoltaico y un sistema de cargador que genera energía eléctrica además de térmica. Una parte importante del sistema global la desempeña aquatherm black un sistema de tuberías en forma de arpa fabricado en polipropileno, un plástico resistente a la corrosión y a los rayos UV. Se montó en el tejado plano del edificio como el llamado absorbedor de aire solar y se llenó con una mezcla de agua y glicol. El sistema extrae calor del aire ambiente y de la radiación solar, que se utiliza como fuente directa para la bomba de calor, así como para la regeneración del acumulador de hielo.
SE RECUPERA EL CALOR AMBIENTAL, SE REFRIGERA EL SISTEMA FOTOVOLTAICO

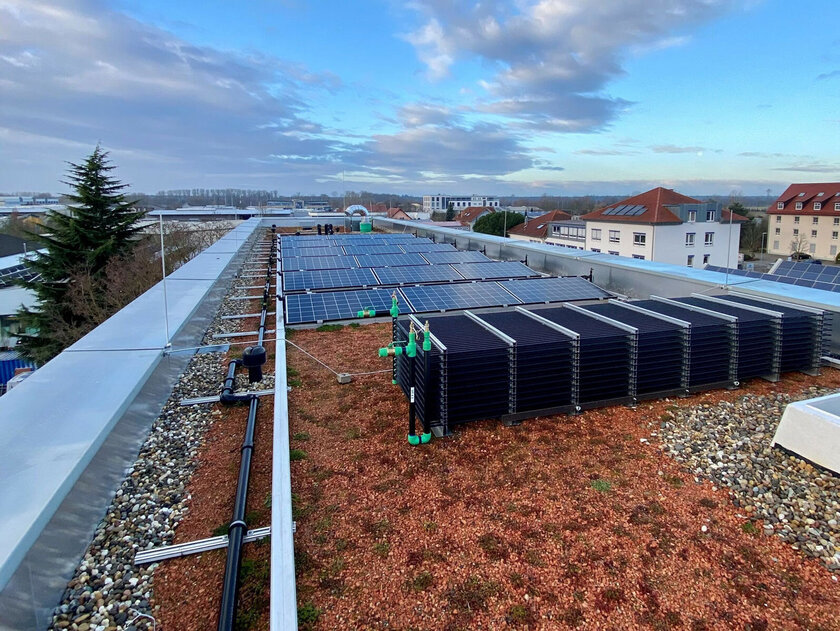

aquatherm black se instaló de dos formas: como sistema cargador y debajo de los paneles fotovoltaicos. El sistema cargador consta de varios aquatherm black instalados unos encima de otros. Estos elementos se prefabricaron en la sede central de aquatherm en Attendorn y se entregaron en la obra listos para su instalación, incluidos los colectores Tichelmann para el equilibrado hidráulico. Esto ahorró mucho tiempo en la obra de dekoGraphics. La instalación de los módulos uno encima de otro aprovecha el limitado espacio disponible en el tejado plano y sin pérdida de eficiencia, ya que los módulos utilizan principalmente el calor ambiente y menos la radiación solar directa. Instalado debajo del sistema fotovoltaico, el sistema aquatherm black absorbe el calor como superficie absorbente y lo pone a disposición de la bomba de calor y el acumulador de hielo. Además, el sistema contribuye significativamente a la refrigeración del sistema fotovoltaico y garantiza una mayor eficiencia en la generación de electricidad.
La combinación de los dos sistemas - superficies absorbentes con aquatherm black y el sistema fotovoltaico - se denomina tejado energético. "De este modo se aprovecha doblemente la superficie disponible de la cubierta y se aumenta considerablemente la eficiencia de todos los sistemas existentes", explica Mathias Hahn, director comercial de Metternich Haustechnik GmbH. "Los efectos sinérgicos resultantes se expresan en los extraordinarios valores COP del sistema de almacenamiento de energía de hielo".
REDUCCIÓN DE LAS EMISIONES DE CO2
"En nuestra opinión, el tejado eléctrico en combinación con un sistema de almacenamiento de hielo y una bomba de calor representa el sistema de calefacción más eficiente del mercado actual que, además, es el más ecológico y económico", afirma Mathias Hahn. "La energía eléctrica puede utilizarse para accionar la bomba de calor y otros consumidores eléctricos del edificio. La energía térmica se utiliza directamente a través de la bomba de calor o se almacena temporalmente en el depósito de hielo. Todo ello sin dañar la naturaleza. Al contrario, se aprovechan sus propiedades y se contribuye de forma sostenible a la reducción de las emisiones de CO2".
No sólo en el concepto de sistema instalado los productos aquatherm aportan soluciones sostenibles. El polipropileno -un subproducto del procesamiento del petróleo crudo y materia prima de los sistemas de tuberías de aquatherm- es uno de los dos plásticos estándar más importantes. Los análisis del ciclo de vida según la norma ISO 14040 examinan el impacto de la producción de materias primas en el medio ambiente. Los estudios demuestran que las emisiones de CO2 de las tuberías de polipropileno son significativamente menores que las de otras materias primas, especialmente el acero. aquatherm lleva unos 50 años procesando esta materia prima, que se caracteriza por su larga vida útil, su muy buena compatibilidad medioambiental y su reciclabilidad. Los residuos plásticos resultantes del proceso económico y de producción se reciclan internamente y se transforman parcialmente en nuevos productos.
TECNOLOGÍA DE CALEFACCIÓN CONECTADA CON AQUATHERM BLUE

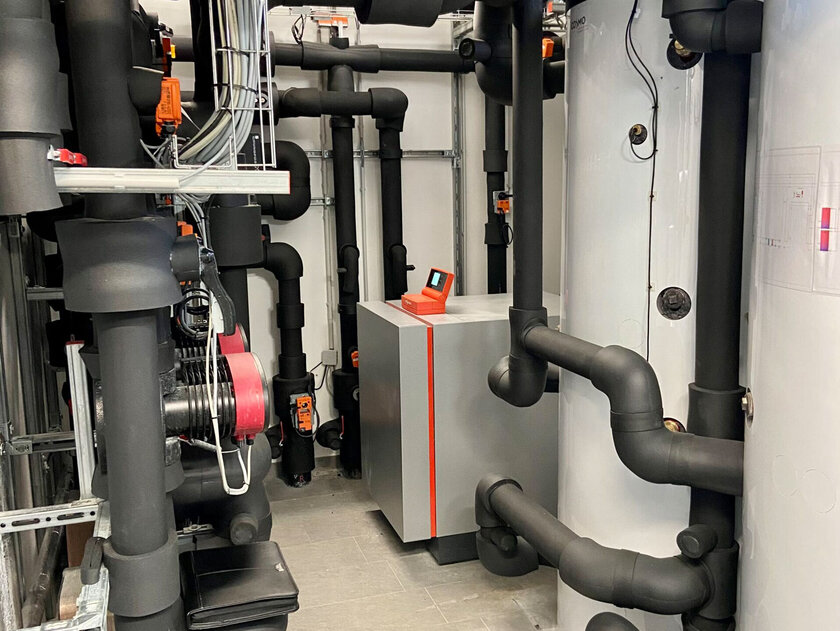

Además del sistema aquatherm black, en la sede de la empresa dekoGraphics se utilizaron otros productos de aquatherm: aquatherm blue se utilizó para toda la tecnología de calefacción, incluida la conexión del acumulador de energía de hielo, la bomba de calor, el sistema cargador y el techo eléctrico. El sistema de tuberías se caracteriza por su alta resistencia a la temperatura y a la presión. A esto se añaden las excepcionales propiedades de soldadura y la fusión en una unidad homogénea y materialmente cohesiva, por lo que se consigue un máximo de seguridad y vida útil. Para garantizar la distribución de agua potable en el edificio, se instaló aquatherm green. El sistema de tuberías, higiénicamente perfecto, inodoro e insípido, garantiza la conservación de la calidad del agua potable. Las tuberías del sistema aquatherm green no sólo son resistentes a la corrosión, sino también fisiológica y microbiológicamente inocuas, y han demostrado su idoneidad técnica en décadas de aplicación en todo el mundo.
